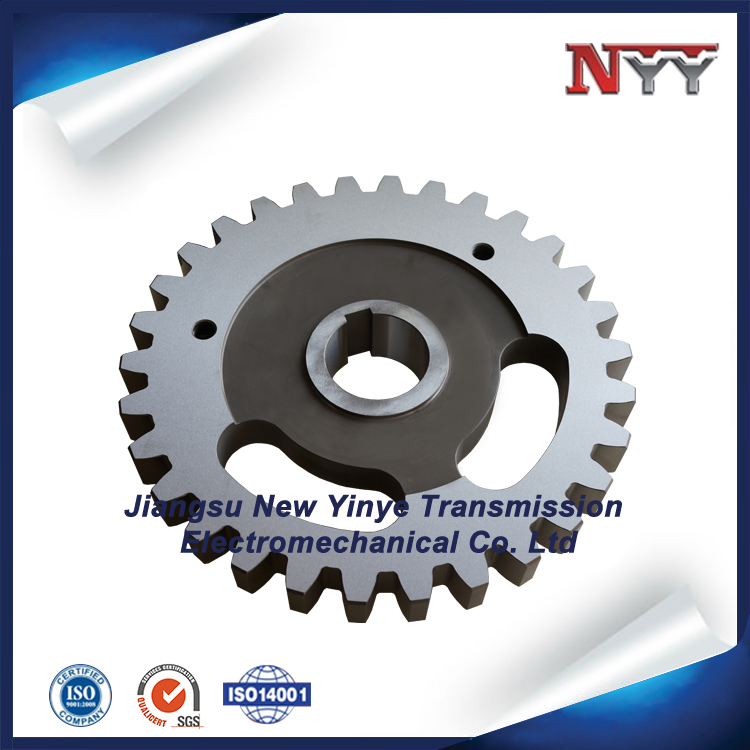

原理：內花鍵齒輪的拉削是一種高精度的加工方法。它是利用的拉刀，拉刀上有一系列逐漸增大尺寸的刀齒。在加工內花鍵時，拉刀沿著內孔軸線方向作直線運動，通過拉刀刀齒與工件材料的相對運動，將內孔材料逐步切削成花鍵齒形。每一個刀齒切除一層薄薄的金屬，后續刀齒的尺寸依次遞增，逐步形成所需的花鍵輪廓。

應用場景和優勢：這種方法適用于批量生產。由于拉刀的精度高，一旦拉刀制造完成，通過拉削加工出來的內花鍵齒輪精度也較高，齒形精度可以達到IT7-IT8級，表面粗糙度Ra可達0.8-1.6μm。而且拉削加工的生產效率高，加工一個內花鍵齒輪的時間較短，尤其適合加工形狀規則、尺寸穩定的內花鍵。例如，在汽車變速器內花鍵齒輪的批量生產中，拉削是常用的加工方法之一。

局限性：拉刀的設計和制造復雜，成本較高。而且拉刀是刀具，一種拉刀通常只能加工一種規格的內花鍵齒輪，當花鍵尺寸或形狀發生變化時，需要重新制造拉刀。此外，拉削過程中如果出現拉刀損壞，成本也較高。

插削加工

原理：插削加工是利用插刀在垂直方向上的往復直線運動來切削工件材料。在加工內花鍵時，插刀在工件的內孔中上下往復運動，通過插刀的切削刃與工件的相對運動，逐漸將內孔加工成花鍵形狀。插刀的運動軌跡是沿著內孔的軸線方向進行插削，類似于在孔內進行“開槽”操作。

應用場景和優勢：插削加工適用于單件小批量生產或者加工一些形狀復雜、尺寸較大的內花鍵齒輪。它的設備相對簡單，對操作人員的技能要求不是特別高。插削能夠加工出多種形狀的內花鍵，包括非標準形狀的花鍵。例如，在一些大型礦山機械或船舶機械的內花鍵齒輪加工中，當產品數量較少且對精度要求不是高時，插削是一種可行的加工方法。

局限性：插削加工的生產效率較低，因為插刀的往復運動速度相對較慢，而且每一次插削的切削量有限。同時，插削加工的精度不如拉削和磨齒加工，齒形精度一般為IT9-IT10級，表面粗糙度Ra大約為1.6-3.2μm。

銑削加工

原理：銑削內花鍵有多種方式，如采用鍵槽銑刀或成型銑刀。鍵槽銑刀可以通過在圓周方向和軸向方向的復合運動，在內孔中銑削出花鍵齒槽。成型銑刀則是刀具的形狀與花鍵齒形相匹配，通過銑刀的旋轉和工件的旋轉與進給運動，直接銑削出花鍵齒形。

應用場景和優勢：銑削加工靈活性高，能夠適應不同形狀和尺寸的內花鍵齒輪加工。對于一些非標準的、異形的內花鍵，銑削是一種的加工方法。它可以在普通的銑床或加工中心上進行，設備通用性強。例如，在機械維修車間或者新產品的試制階段，當需要快速加工出內花鍵齒輪時，銑削加工可以方便地進行。

局限性：銑削加工的精度相對較低，尤其是采用鍵槽銑刀加工時，需要通過多次銑削和的定位來保證花鍵的精度。其齒形精度一般為IT9-IT10級，表面粗糙度Ra約為1.6-6.3μm。而且銑削加工的生產效率取決于銑削方式和刀具的選擇，相對拉削和滾齒加工來說效率可能較低。

磨齒加工

原理：磨齒加工是通過砂輪對內花鍵齒輪的齒面進行磨削。對于內花鍵磨齒，有成型磨和展成磨兩種方式。成型磨是利用成型砂輪，砂輪的形狀與內花鍵齒形相同，通過砂輪與工件的相對運動，將齒形磨削出來。展成磨則是基于齒輪嚙合原理，砂輪和工件模擬一對齒輪的嚙合運動，從而磨削出高精度的花鍵齒形。

應用場景和優勢：磨齒加工主要用于高精度內花鍵齒輪的加工。它可以獲得很高的齒形精度和較低的齒面粗糙度，齒形精度能夠達到IT5-IT6級，表面粗糙度Ra可達0.2-0.8μm。在航空航天、精密機床等對精度要求高的領域，磨齒加工是保證內花鍵齒輪質量的重要方法。

局限性：磨齒加工的設備昂貴，加工成本高。而且磨齒加工的生產效率相對較低，因為磨削速度較慢，需要控制磨削參數以保證精度。

毛坯準備

選擇材料：根據人字齒輪加工的使用要求和性能特點，選擇合適的材料，如碳素鋼、合金鋼等。常見的材料有45鋼、40Cr等，對于要求較高的場合可選用38CrMoAl等氮化鋼。

鍛造或鑄造毛坯：通過鍛造或鑄造工藝獲得人字齒輪的毛坯件。鍛造可以材料的內部組織，提高齒輪的力學性能；鑄造則適用于形狀復雜的齒輪，但需要注意控制鑄造缺陷。

車削加工

粗車：將毛坯件安裝在車床上，使用外圓車刀等刀具對齒輪的外圓、端面、內孔等部位進行粗加工，大部分余量，接近終尺寸。同時，車削出齒輪的基準面，為后續加工提供定位基準。

精車：在粗車的基礎上，使用精度高的刀具和切削參數進行精車，保證各部位的尺寸精度和表面粗糙度。對于需要安裝在軸上的人字齒輪，還需要對內孔進行高精度的加工，以保證與軸的配合精度。

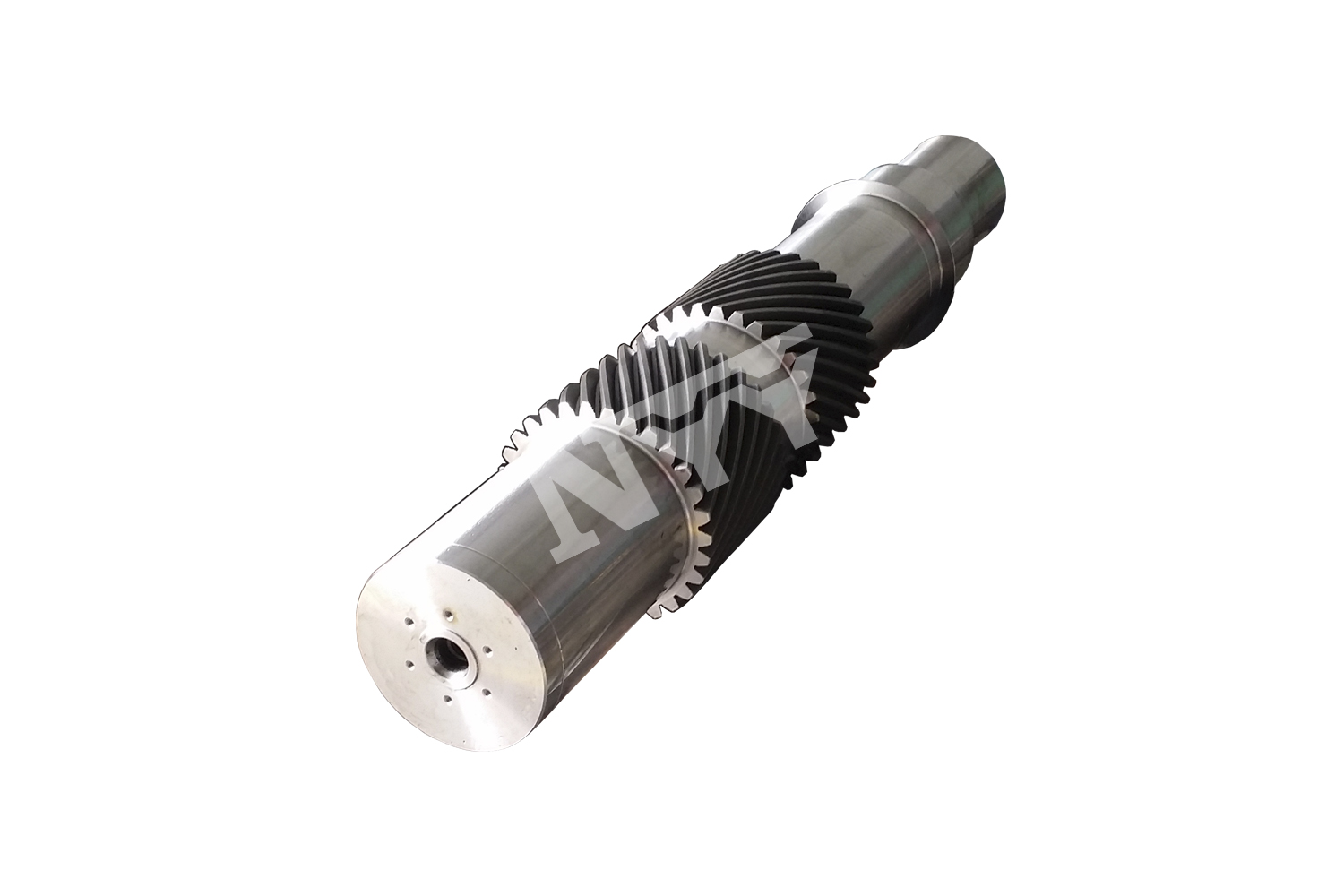

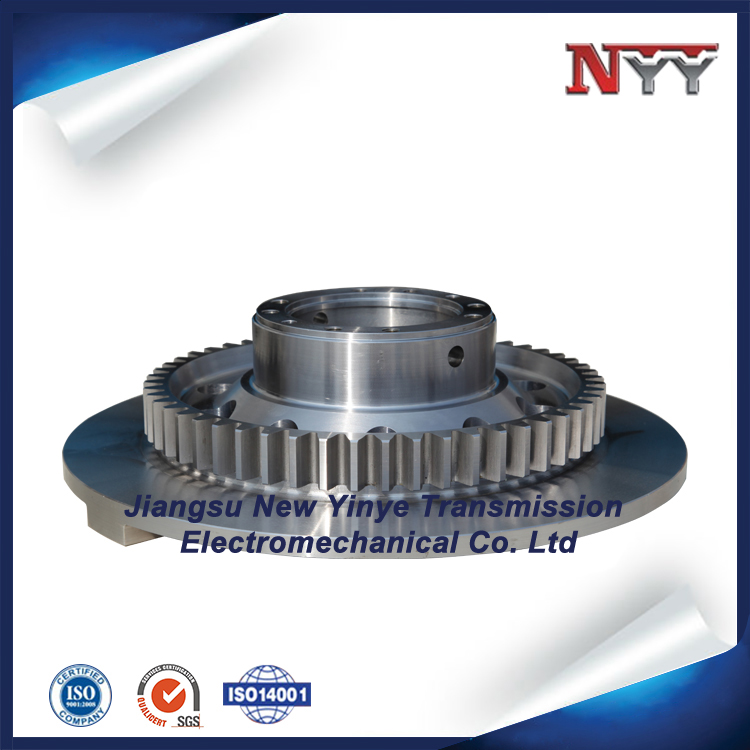

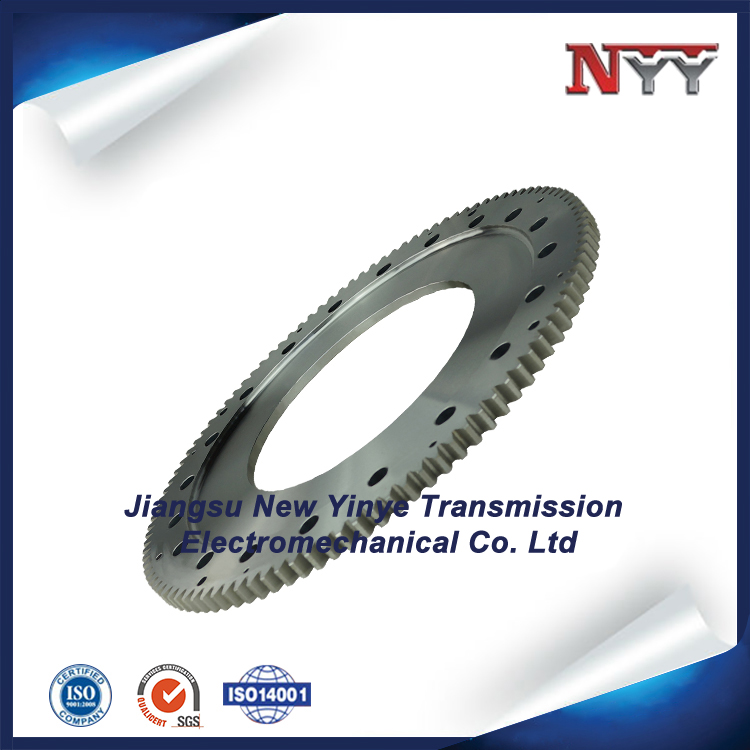

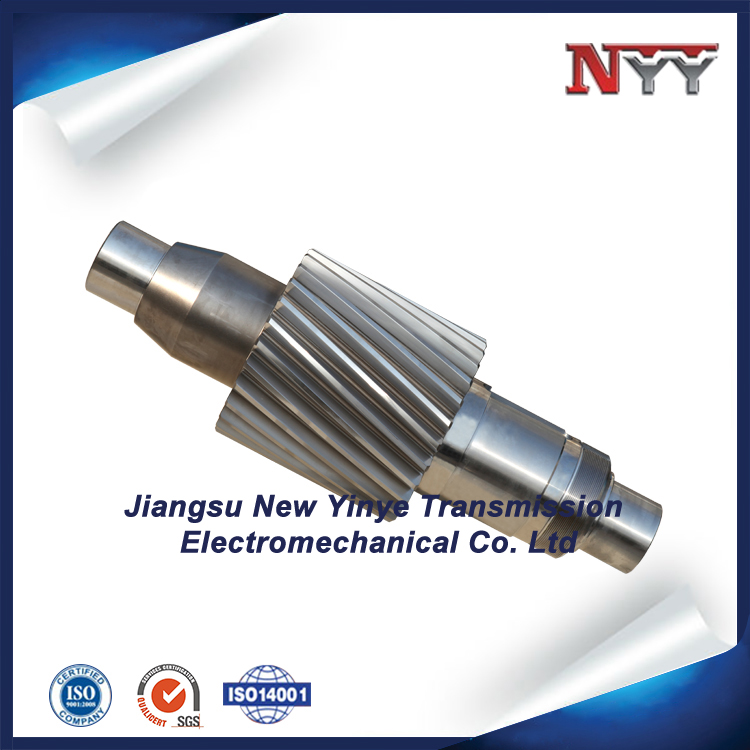

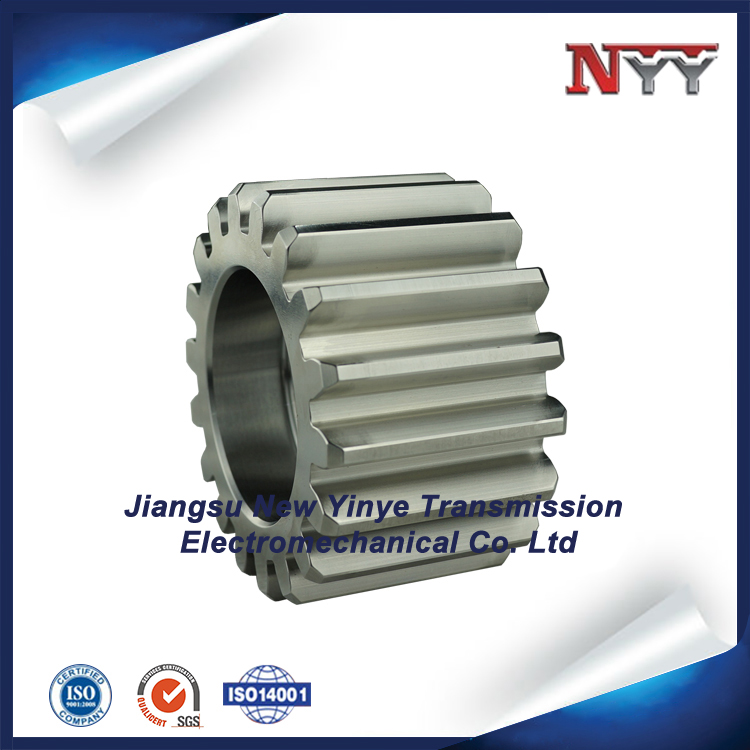

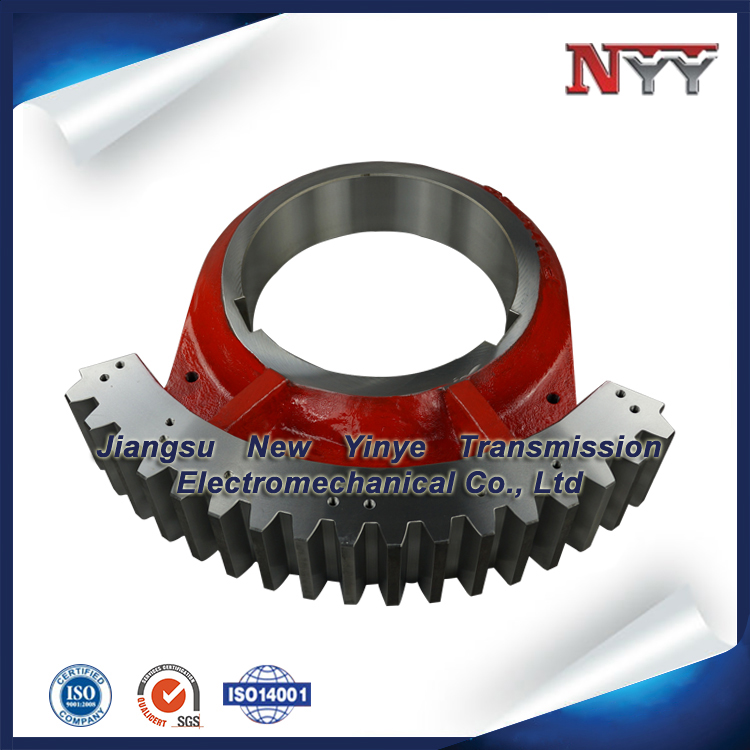

齒形加工

銑齒加工：如果采用銑削方法，需先根據人字齒輪的模數、齒數等參數選擇合適的銑刀，如指狀銑刀或盤銑刀等。對于無空刀槽人字齒輪，可采用高速鋼指狀成形銑刀銑削，或在數控銑齒機上用小直徑棒銑刀采用包絡齒形方法銑削。在銑齒機上，將齒輪毛坯裝夾牢固，按照預定的銑削參數進行粗銑和精銑，逐步加工出齒形。

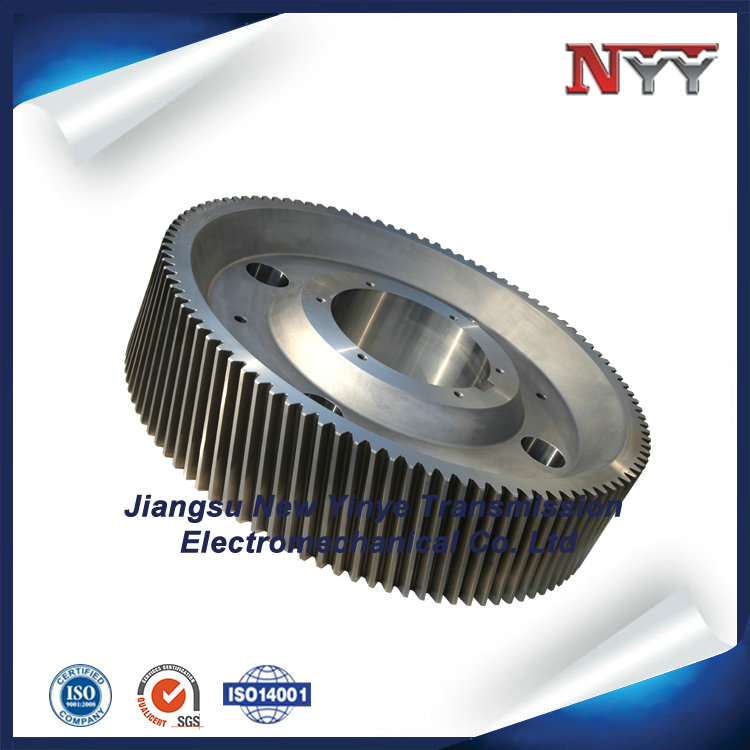

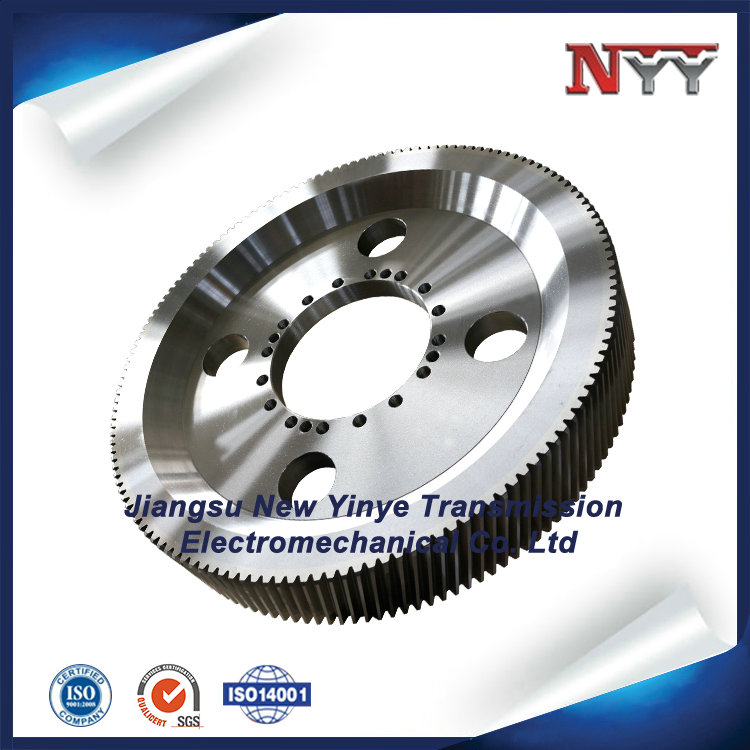

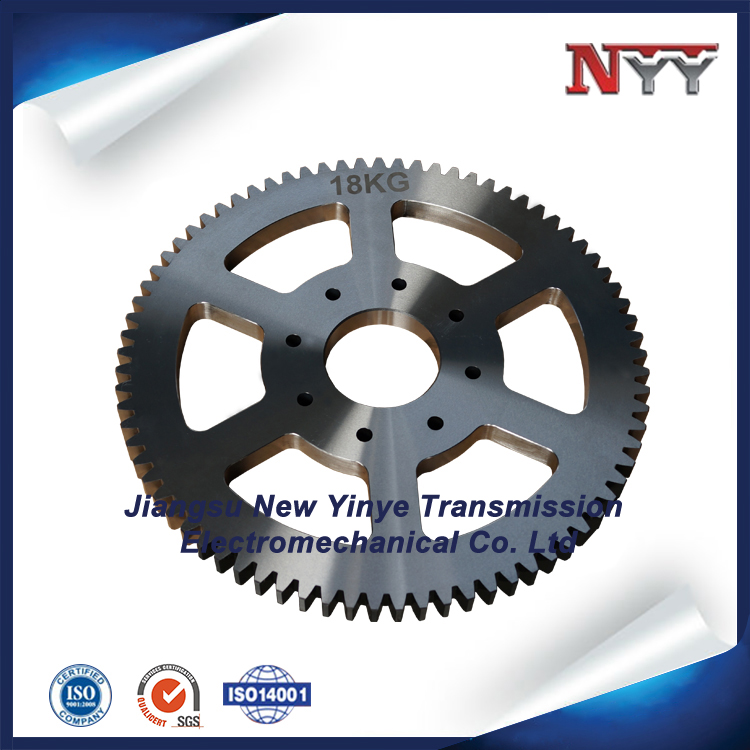

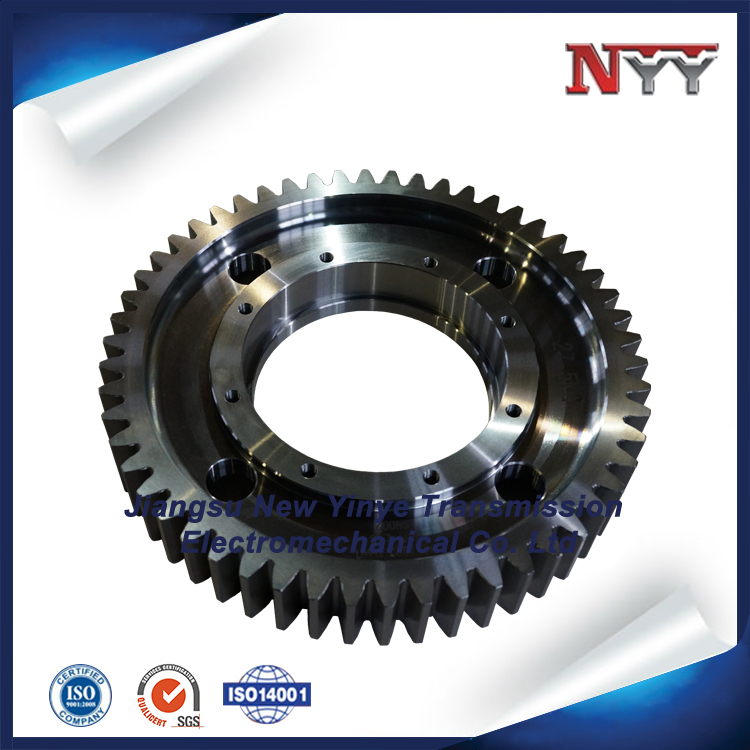

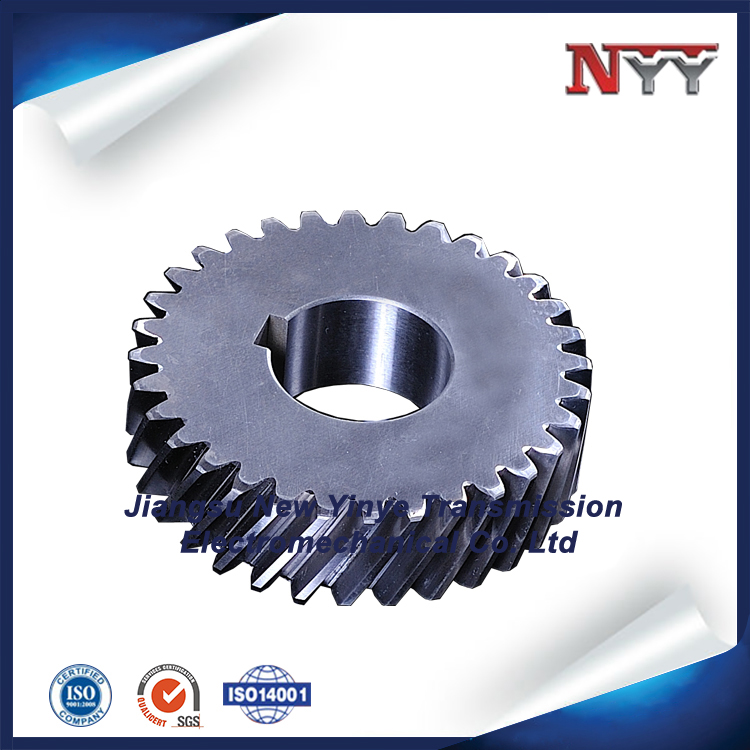

滾齒加工：把滾刀安裝在滾齒機的刀架上，將人字齒輪毛坯裝夾在滾齒機的工作臺上，并進行找正。根據人字齒輪的模數、齒數等參數調整滾齒機的傳動比和切削參數，使滾刀與齒輪毛坯之間形成正確的嚙合運動。啟動滾齒機，滾刀在旋轉的同時沿齒輪毛坯的軸向進給，通過滾刀與齒輪毛坯的相對運動，逐漸滾切出齒形。

插齒加工：選擇合適的插齒刀，將其安裝在插齒機的主軸上，把人字齒輪毛坯安裝在插齒機的工作臺上并進行找正夾緊。根據齒輪的參數調整插齒機的沖程、進給量等參數，使插齒刀與齒輪毛坯之間實現正確的嚙合運動。插齒刀在上下往復運動的同時，還沿齒輪毛坯的徑向進行進給，逐步將齒槽插削出來，形成齒形。

熱處理

淬火：將加工好齒形的人字齒輪放入淬火爐中，加熱到預定的淬火溫度，然后迅速冷卻，以提高齒輪的硬度和性。淬火溫度和冷卻方式根據齒輪的材料和性能要求而定，如45鋼一般采用840℃左右的水淬或油淬。

回火：淬火后的齒輪存在較大的內應力，容易產生變形和開裂，需要進行回火處理。回火是將齒輪加熱到溫度后保溫一段時間，然后緩慢冷卻，以內應力，穩定組織和尺寸，提高齒輪的韌性和疲勞強度。

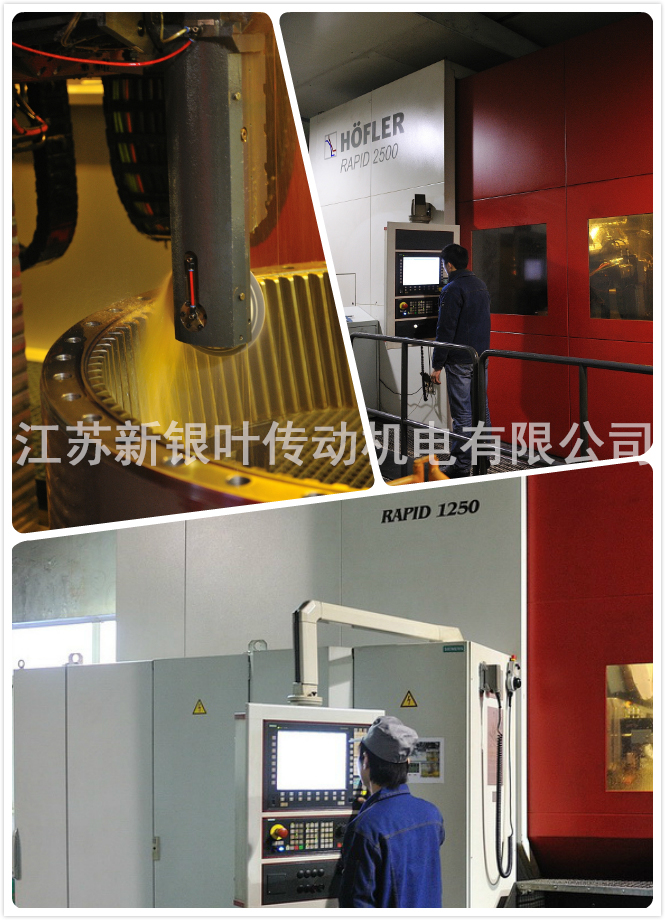

磨齒加工

粗磨：對于精度要求較高的人字齒輪，在熱處理后需要進行磨齒加工。先使用粗磨砂輪對齒面進行粗磨，熱處理產生的氧化皮和變形層，提高齒面的平整度和精度，為精磨做好準備。

精磨：換細的砂輪進行精磨，通過控制砂輪的進給量和磨削速度，進一步提高齒形精度和表面粗糙度，使其達到設計要求。磨齒加工可以采用成型磨或展成磨的方法，展成磨的精度高，適用于高精度的人字齒輪加工。

檢驗與質量控制

尺寸精度檢驗：使用量具如卡尺、千分尺、齒輪測量儀等對人字齒輪的齒厚、齒寬、模數、齒數、分度圓直徑等尺寸進行測量，確保其符合設計圖紙的要求。

形位公差檢驗：檢查齒輪的齒形公差、齒向公差、跳動公差等形位公差項目，可采用齒輪測量中心等精密設備進行檢測，以保證齒輪的傳動精度和平穩性。

表面質量檢驗：通過目視觀察或使用粗糙度儀等設備檢查齒面的表面粗糙度，不允許有裂紋、砂眼、毛刺等缺陷。

硬度檢驗：使用硬度計對齒輪的齒面和心部進行硬度檢測，確保硬度值在規定的范圍內，以保證齒輪的力學性能。

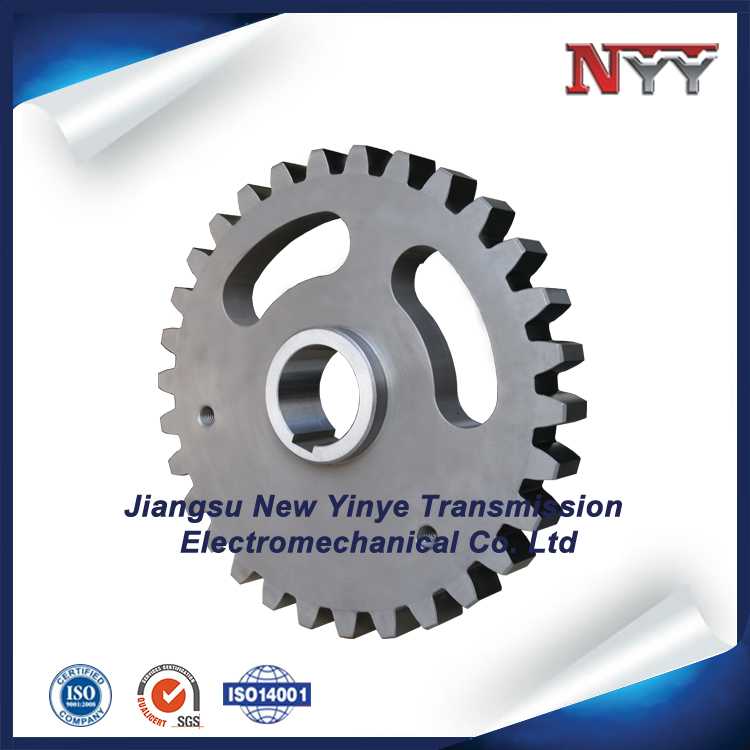

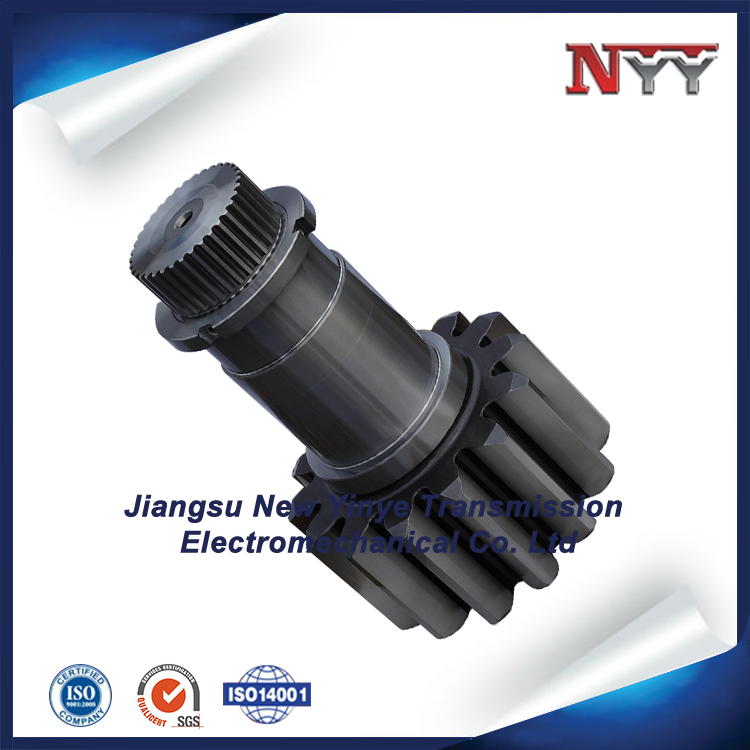

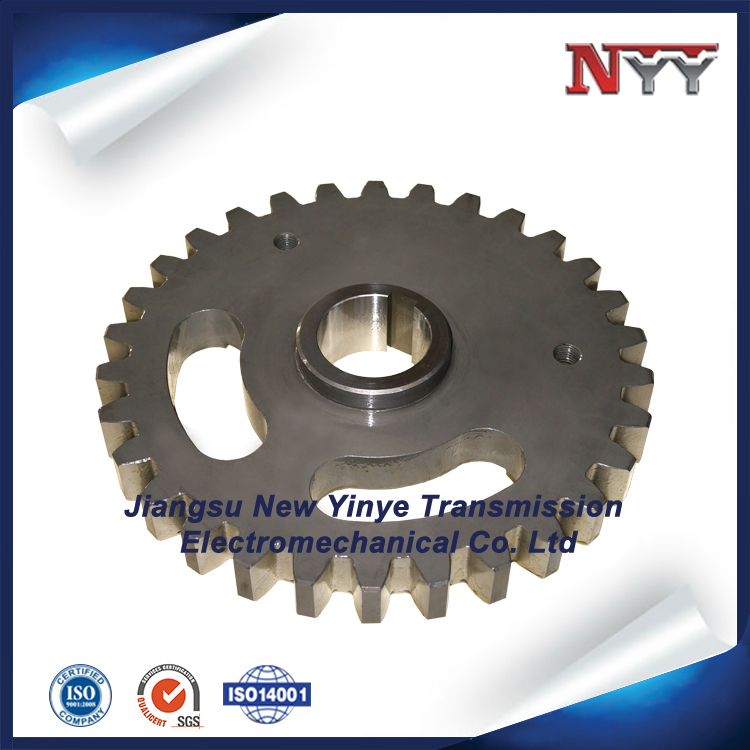

緊湊的結構設計：內花鍵齒輪的花鍵位于孔的內部，這種結構使得在機械設計中，當需要將動力傳遞到內部構件或者需要在有限的空間內實現連接時，內花鍵齒輪具有的優勢。例如，在一些多級傳動的變速箱中，內花鍵齒輪可以嵌套在軸上，與外花鍵軸配合，地利用了空間，使變速箱的整體結構加緊湊。相比之下，外花鍵齒輪會占用多的外部空間，在空間有限的情況下可能會導致布局困難。

有利于設備小型化：在對設備體積和重量有嚴格要求的場合，如航空航天和精密儀器領域，內花鍵齒輪的空間利用優勢加明顯。以航空發動機為例，內花鍵齒輪可以在不增加發動機整體尺寸的情況下，巧妙地安排動力傳輸路徑，有助于實現發動機的小型化和輕量化，這對于提高航空飛行器的性能至關重要。

定心和承載能力優勢

定心精度高：內花鍵齒輪在與外花鍵配合時，能夠提供較高的定心精度。對于漸開線花鍵齒輪，其齒形定心方式可以確保連接的軸和齒輪在運轉過程中保持良好的同軸度。在高速旋轉的機械系統中，這種高精度的定心能夠減少振動和噪音。例如，在高速機床的主軸傳動系統中，內花鍵齒輪與外花鍵軸的定心可以保證刀具的高精度加工，提高加工質量。

承載能力強：內花鍵齒輪的齒面與外花鍵軸的齒面接觸面積較大，能夠均勻地分布載荷。在傳遞較大扭矩時，這種大面積的接觸可以地降低齒面的接觸應力，提高齒輪的承載能力。以重型機械的傳動系統為例，內花鍵齒輪的這種承載特性可以確保動力穩定地傳遞，減少齒面磨損和疲勞失效的風險。

防護和穩定性優勢

好的防護性能：內花鍵齒輪的花鍵位于內部，相比外花鍵齒輪，它在程度上受到外部環境的保護。在惡劣的工作環境中，如在有灰塵、雜質或腐蝕性液體的環境下，內花鍵齒輪的內部花鍵結構可以減少這些有害物質對花鍵齒面的侵蝕和磨損。例如，在礦山機械的傳動系統中，內花鍵齒輪可以避免礦石粉塵等雜質直接接觸花鍵齒面，延長齒輪的使用壽命。

增強的連接穩定性：內花鍵齒輪與外花鍵軸的配合方式使得連接在軸向方向上加穩定。花鍵的側面在傳遞扭矩的同時，也能夠地限制軸與齒輪之間的軸向位移，保證連接的可靠性。在一些需要軸向定位的機械裝置中，如精密儀器的傳動機構，內花鍵齒輪可以提供穩定的軸向定位，確保儀器的正常運行。

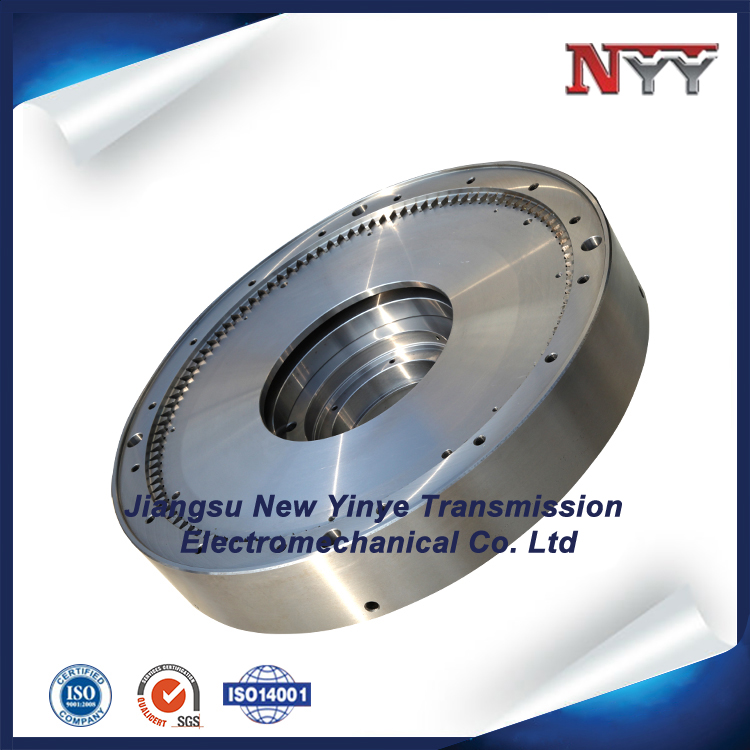

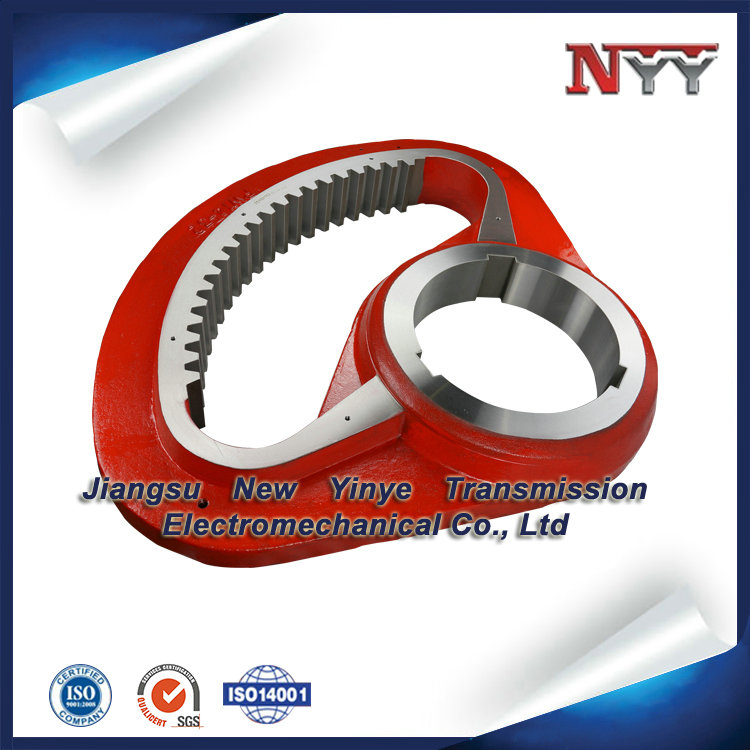

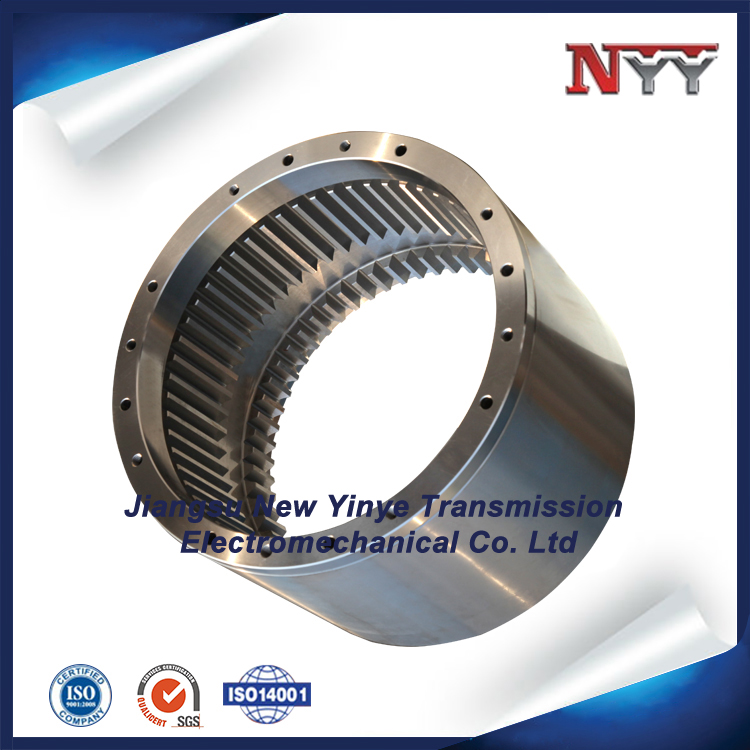

裝夾精度：內齒磨齒加工時，工件的裝夾精度至關重要。由于內齒輪的齒形在內部，裝夾不當很容易導致齒輪軸線與磨齒機床的旋轉軸線不重合，從而產生齒形誤差和齒向誤差。因此，需要使用高精度的夾具，如心軸裝夾或的內齒夾具，并且在裝夾過程中要通過千分表等測量工具進行找正，確保工件的定位精度在允許的誤差范圍內，一般要求徑向跳動不超過0.01-0.02mm。

裝夾力控制：裝夾力的大小也需要合理控制。如果裝夾力過大，可能會使內齒輪發生變形，尤其是薄壁內齒輪，在加工完成后，當裝夾力釋放，內齒輪會恢復部分變形，導致齒形精度下降。而裝夾力過小，在磨齒過程中工件可能會出現松動，影響加工精度和性。通常需要根據工件的材質、尺寸和形狀等因素，通過實驗或計算來確定合適的裝夾力。

砂輪選擇與修整問題

砂輪特性選擇：砂輪的特性包括磨料、粒度、硬度和結合劑等，對于內齒磨齒的質量和效率有很大影響。磨料的選擇要根據內齒輪的材質來確定，例如，磨削硬度較高的合金鋼內齒輪，一般選用立方氮化硼（CBN）磨料，它具有較高的硬度和性；對于硬度較低的材料，可選用剛玉磨料。砂輪的粒度會影響齒面的粗糙度，一般精磨時選擇較細的粒度，如120-240目，以獲得較低的齒面粗糙度。

砂輪修整：在磨齒過程中，砂輪會逐漸磨損，導致砂輪的形狀和精度發生變化，因此需要定期對砂輪進行修整。砂輪修整的精度直接影響內齒輪的齒形精度。使用金剛石修整工具對砂輪進行修整時，要注意修整的進給量和速度，修整進給量一般在0.01-0.05mm/次，速度控制在10-30mm/min左右，以確保砂輪的形狀精度和表面質量，使砂輪在磨削過程中能夠保持良好的切削性能。

磨齒參數設置問題

磨削速度：磨削速度包括砂輪的圓周速度和工件的旋轉速度。砂輪圓周速度一般根據砂輪的材質和直徑來設定，對于CBN砂輪，圓周速度可在30-60m/s之間，速度過高可能會導致砂輪磨損加劇，甚至出現破裂等隱患；速度過低則會影響磨削效率。工件旋轉速度要與砂輪速度相匹配，以保證合適的磨削進給量和齒面質量。

進給量：進給量包括徑向進給量和軸向進給量。徑向進給量是指砂輪每次向工件徑向切入的深度，它直接影響磨削力和齒面質量。精磨時，徑向進給量一般較小，在0.005-0.02mm之間，以獲得較好的齒形精度和較低的齒面粗糙度。軸向進給量則影響齒向精度，要根據內齒輪的寬度和精度要求合理設置，通常在0.5-2mm/r之間。

加工過程中的精度控制與檢測問題

在線精度檢測：在磨齒過程中，要進行實時的精度檢測。可以使用在線測量系統，如激光干涉儀、電感式測頭或電容式測頭，對齒形、齒向和齒距等參數進行動態監測。一旦發現精度偏差超過設定值，能夠及時調整磨齒參數，如砂輪修整、進給量調整等，確保加工精度的穩定性。

溫度控制：磨齒過程中會產生熱量，導致工件和機床的熱變形，影響加工精度。因此，需要采取的溫度控制措施。例如，采用冷卻液對砂輪和工件進行冷卻，冷卻液的流量一般在10-20L/min左右，并且要確保冷卻液能夠均勻地噴灑在磨削區域。同時，機床本身也要有良好的熱穩定性，一些高精度磨齒機床配備有恒溫控制系統，將機床的工作溫度控制在±1-±2℃范圍內。
